hallo teman teman pada kali ini kita akan belajar tentang VLAN Trunking

Vlan Trunk

Jika pada lab sebelumnya kita telah belajar yang namanya Vlan pada switch dan mendaftarkan port nya dan langsung saja kita baut vlan dengan 2 switch. Yang nantinya vlan yang sama dapat saling ping meskipun beda switch. Intinya adalah kita buat vlan yang sama antar switch dapat saling ping namun yang berbeda vlan tetap tidak bisa ping.

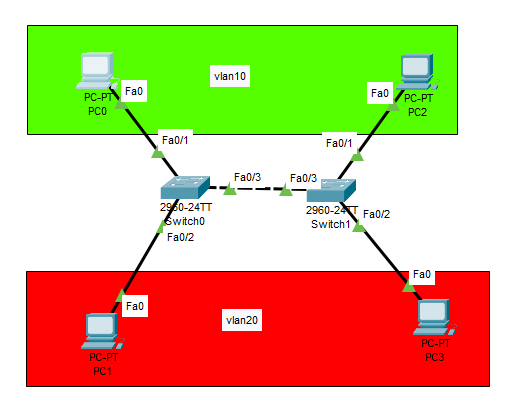

Untuk konfigurasinya kita akan menggunakan topologi seperti berikut ini

$D:\Cisco\lab27\topologi.png$

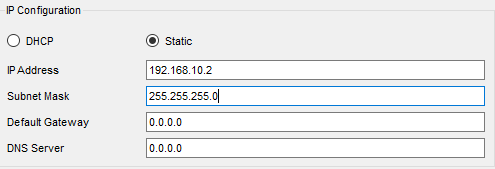

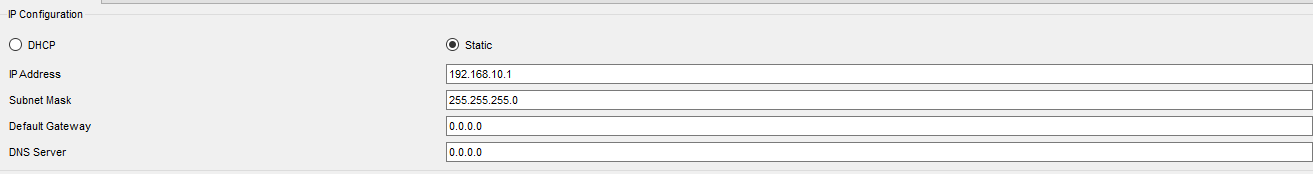

Langsung saja kita ke konfigurasi dan pada topologi diatas terdapat 2 switch dan 4 client. Terdapat 2 vlan yaitu vlan 10 dan 20

Vlan 10 🡺 PC 1 & 3

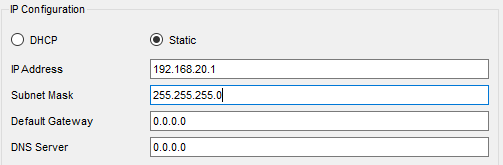

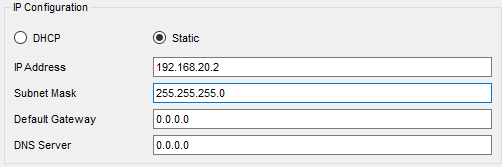

Vlan 20 🡺 Pc 2 & 4

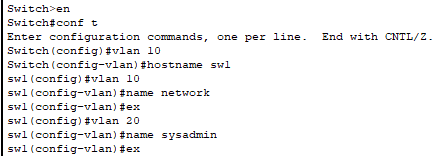

Yang pertama kita konfigurasi ialah konfigurasi Vlan 10 dan 20 pada masing masing perangkat switch.seperti berikut ini

$D:\Cisco\lab27\1.png$

Kita buat vlan di switch 2 , untuk nama boleh beda namun untuk nomor vlan nya harus sama yaitu vlan 10 dan vlan 20

$D:\Cisco\lab27\2.png$

Kemudian kita daftarkan Port Portnya sesuai topologi yang diatas tapi untuk port yang terhubung antar switch adalah Fa0/3 dan akan kita buat trunking Nantinya

$D:\Cisco\lab27\3.png$

Selanjutnya kita daftarkan port pada switch 2 untuk caranya sama dengan gambar diatas

$D:\Cisco\lab27\4.png$

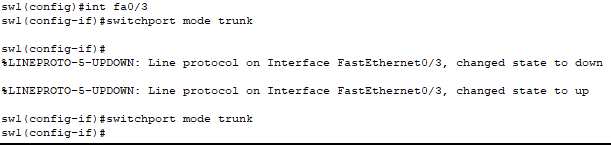

Kemudian kita akan hubungkan vlan yang sama namun beda switch menggunakan Trunk.kita lihat dulu port yang menghubungkan switch itu di Ethernet/fastEthernet berapa.kemudian kita konfigurasi di port tersebut.

$D:\Cisco\lab27\5.png$
