Konfigurasi VLAN Switch
hallo teman teman pada lab ini kita akan belajar Tentang Cisco "VLAN "
VLAN
Nah sebelum ke lab vlan switch kita harus mengerti apa itu vlan,cara kerja vlan, type koneksi pada vlan dan kelebihan maupun kekurangan pada vlan
Vlan adalah kumpulan dari beberapa perangkat jaringan Lan atau lebih yang terkonfigurasi dengan memakai perangkat lunak (Pengelola) sehingga perangkat tersebut sanggup berkomunikasi satu sama lain
.
.
Kemudian bagaimana sih cara kerja dari VLAN Tersebut ??
Untuk cara kerja Vlan terbagi menjadi beberapa tahapan sebagai berikut ini :
Filtering Database🡺pada bagian ini terdapat informasi mengenai pengelompokan Vlan yang terdiri dari
Static Entries
Static Filtering Entries. Tahapan ini akan mengelompokan apakah paket data akan dikirim dibuang atau disimpan pada dynamic entries
Static Registration Entries. Tahapan ini akan mengelompokan paket data untuk dikirim ke jaringan Vlan melalui Port yang telah ditentukan
Dynamic Entries
Dynamic Filtering Entries tahapan untuk memilih paket data dikirim atau dibuang
Dynamic Group Entries. Tahapan ini akan memilih apakah paket data dikirim,diteruskan atau dihentikan pada group.
Dynamic Registration Entries tahapan ini kembali port yang bertanggung jawab untuk memilah paket data.
Tagging adalah sebuah sistem yang memilah tentang tujuan vlan yang disampaikan dalam bentuk tag header sehingga informasi dapat dikirim ke user tertentu saja dan didalamnya terdapat MAC Address terdapat 2 jenis tagging yaitu :
Ethernet Frame Tag header
Token ring and Fiber Distributed Data Interface (FDDI)
Type-Type koneksi pada Vlan
Tipe koneksi vlan terbagi menjadi 3 diantara :
Access Link yakni koneksi VLAN ke perangkat Komputer (PC)
Trunk Link yakni koneksi Vlan yang menghubungkan Switch dengan switch
Hybrid Link yakni koneksi yang terdiri dari Access Link dan Trunk Link
Kelebihan untuk menggunakan Vlan
Security atau keamanan yang terjamin
Cost Reduction / hemat biaya
Higher Performance / performa yang lebih baik
KeKurangan / Kelemahan menggunakan Vlan
Jaringan Vlan berbeda network tapi secara fisik satu network artinya jika network utama bermasalah maka semua vlan akan terkena dampaknya
Ketika ada data yang dikirim broadcast maka data tersebut malah dikirim ke semua Vlan
Ketika jumlah host di dalam vlan maka kerja DHCP aka berantakan dan tidak bisa diduga
Vlan Switch
Jika sebelumnya kita sudah membahas apa itu Vlan tipe koneksi vlan cara kerja hingga kelemahan atau kelebihan yang terdapat pada Vlan maka pada lab ini kita akan konfigurasi Vlan pada Switch. Sebelum ke konfigurasi nya kita harus mengetahui tentang vlan yang ada di switch cisco
Secara default, switch sudah memiliki yang namanya vlan yaitu Vlan 1
Dan pada default nya semua port sudah terdaftar ke Vlan 1
Vlan 1 tidak bisa dihapus
Langsung saja kita menuju konfigurasi untuk topologi bisa menggunakan seperti berikut ini
Dari topologi diatas terdapat 4 PC 1 Switch yang saling terhubung kemudian kita akan pastikan Bahwa pada vlan 1 itu semua port sudah terdaftar untuk mengeceknya adalah dengan show vlan / show vlan brief seperti berikut ini
Nah pada switch secara default sudah memiliki Vlan 1 dengan nama Default dan semua port sudah active/ terdaftar pada vlan 1 . untuk itu kita akan membuat vlan 10 dan 20.
Pertama kita buat vlan terlebih dahulu beserta nama vlan nya untuk caranya adalah dengan masuk ke mode Global Configuration seperti berikut ini
Setelah kita membuat vlan beserta namanya . kita daftarkan / assign port nya kedalam Vlan tersebut.
Vlan 10 🡺 int fa0/1 & int fa0/2
Vlan 20 🡺 int fa0/3 & int fa0/4
Kemudian kita coba cek vlan tersebut sudah aktif atau belum
Nah pada gambar diatas sudah Nampak bahwa int fa0/1 dan fa0/3 sudah masuk pada Vlan masing masing

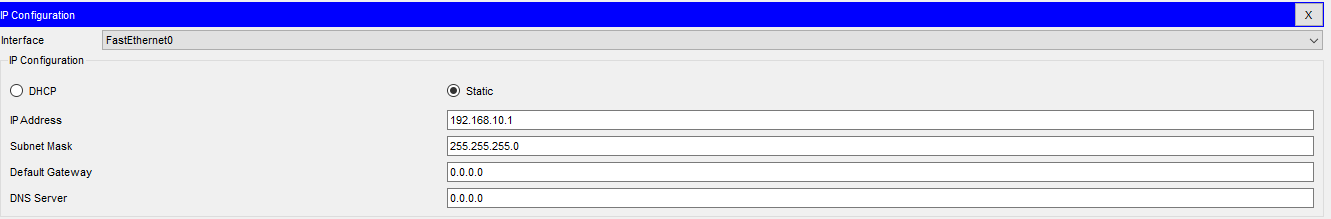

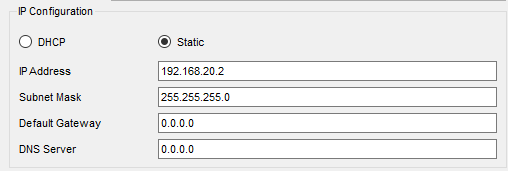

Kemudian kita masukan ip address pada setiap PC seperti berikut ini

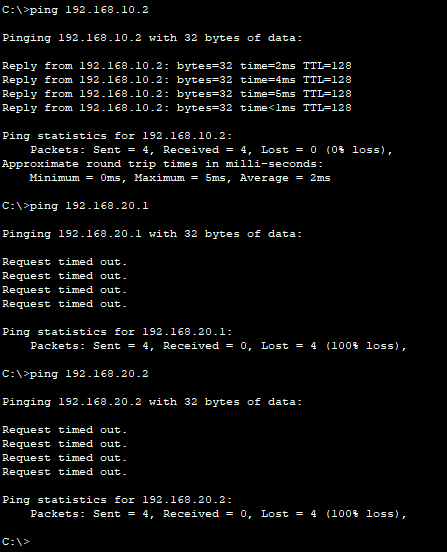

Kemudian kita coba pengujian dengan tes ping seperti berikut ini. Pastikan untuk ping 1 vlan hasilnya berhasil sedangkan beda vlan akan menghasilkan Request Time Out
