Konfigurasi Virtual Trunk Protocol (VTP)

hallo teman teman pada kali ini kita akan belajar tentang VTP pada Cisco

  VTP (Vlan Trunking Protocol)

Pada lab ini kita akan membahas lebih lanjut tentang vlan . setelah kita belajar membuat dan menghubungkan vlan . pada pembahasan pada lab ini tentang cara Advertise Vlan. Yaitu dengan menggunakan VTP (Vlan Trunking Protocol). Didalam VTP terdapat 3 jenis mode pada setiap switch:

1. VTP Server

2. VTP Transparent

3. VTP Client

Secara default semua switch merupakan VTP Server

Yang harus ketahui tentang 3 mode tersebut adalah sebagai berikut

VTP Server	VTP Transparent	VTP Client
Dapat membuat dan menghapus Vlan	Hanya bersifat independen,jika membuat vlan maka hanya untuk dirinya sendiri	Tidak bisa membuat Vlan hanya bisa menerima VTP Update dari Server
Memforward dan menerima VTP Update	Hanya memforward semua VTP Update tapi tidak dimasukkan ke databasenya	Menerima dan memforward VTP Update
Semua VTP apapun yang satu domain akan meneruskan atau memforward VTP Update ke switch Lainnya

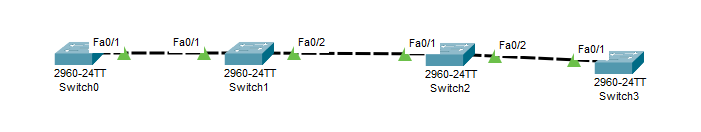

Kita masuk ke lab nya buat topologi seperti berikut ini

Langsung ke konfigurasinya hal pertama yang harus dilakukan adalah mengaktifkan fitur trunk pada interface VLAN 1 pada semua switch agar dapat saling terkoneksi ingat semua switch

Lakukan konfigurasi diatas untuk semua switch,kemudian kita setting IP untuk Interface Vlan 1 untuk masing masing switch kita buat IP sesuai topologi  di atas

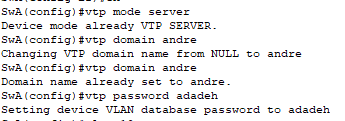

Sekarang kita masuk ke konfigurasi VTP nya pertama yang harus kita perhatikan adalah harus membuat VTP Domain yang sama dan password nya . dan tentunya jenis dari VTP untuk setiap Switchnya.

jika sudah selesai kita tes dengan membuat  vlan pada setiap switch seperti berikut ini

Pada gambar diatas kita dapat mengartikan bahwa VTP tidak mengijinkan jika menggunakan mode client ? kenapa tidak diizinkan karena switch VTP mode client tidak bisa membuat VLAN

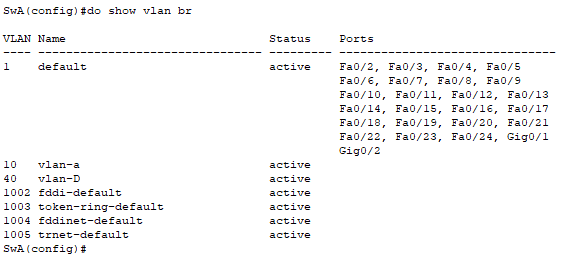

Kesimpulannya adalah kita bisa membuat vlan asalkan kita tidak menggunakan mode client . selanjutnya kita lakukan verifikasi dengan cara melihat  jumlah vlan yang ada di setiap switch, jika berhasil maka semua swith terkecuali switch B atau switch yang menggunakan mode transparent akan memiliki jumlah vlan yang sama . jumlah vlan nya adalah 2 vlan yang dibuat oleh switch A dan Switch D berikut contohnya

Namun untuk jumlah vlan yang ada di Transparent hanya satu yaitu vlan yang dibuatnya sendiri dan vlan tersebut tidak disebar ke switch lain makanya kita tidak melihat vlan b atau vlan dari switch B
